CON COLIZAS
RECTIFICADAS ¡VELOCIDAD VARIABLE!
- MOTOR DE 2HP
- VELOCIDAD DE HUSILLO (ESTÁNDAR): 50HZ 120-2700 RPM
- MORSE DEL HUSILLO: MT3
- RECORRIDO DEL HUSILLO: 130 MM
- VOLTEO: 340 MM.
- MESA DE TRABAJO: 730x210 MM.
- DESPLAZAMIENTO LONGITUDINAL: 430 MM.
- DESPLAZAMIENTO TRANSVERSAL: 185 MM.
- DIÁMETRO DE LA COLUMNA: 115 MM.

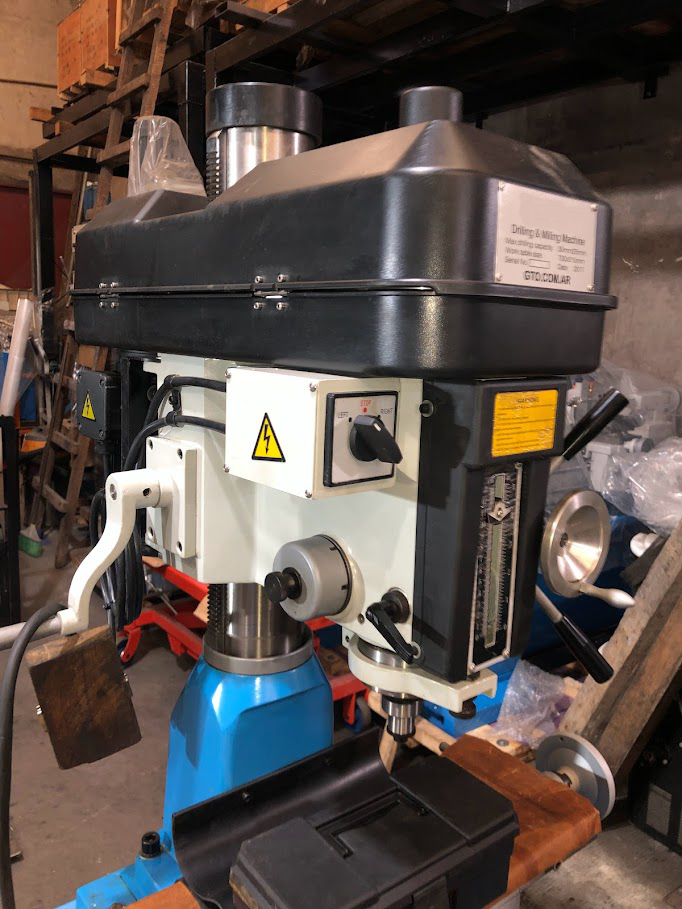

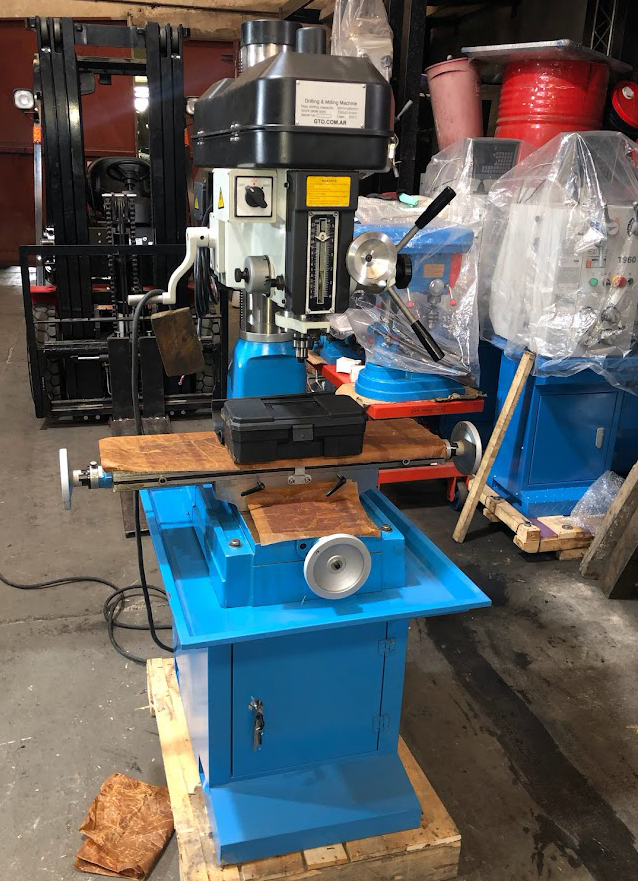

Taladradora – Fresadora:
· Sujeción del portafresa por medio de husillo de
sujeción.
· Exactitud de concentricidad 0.03mm
· Apriete de pínola moviendo la palanca de apriete
· Exactitud de concentricidad 0.03mm
· Topes de mesa ajustables
· Columna de grandes dimensiones y pared gruesa 115mm (30T) / 92mm (25
T)

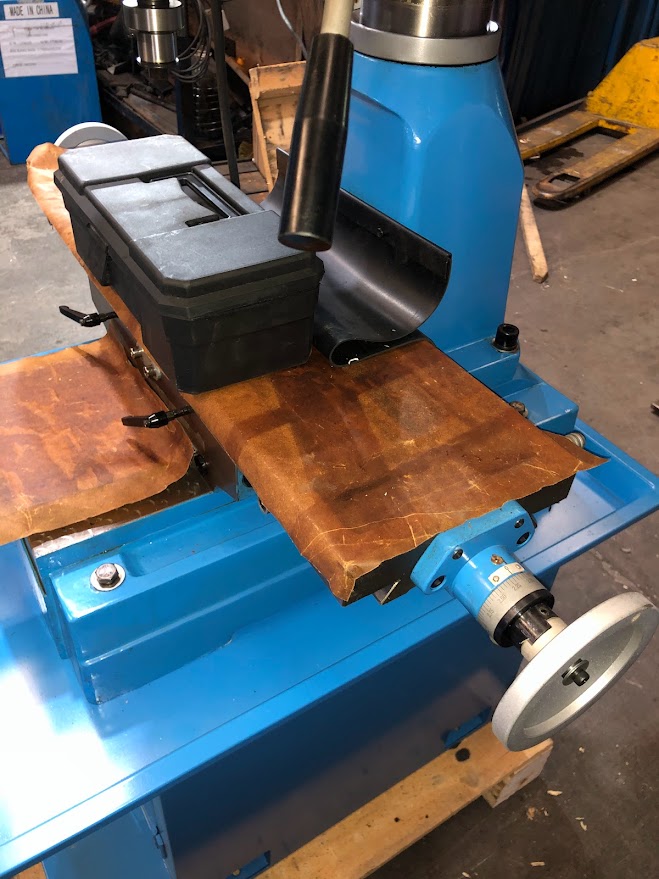

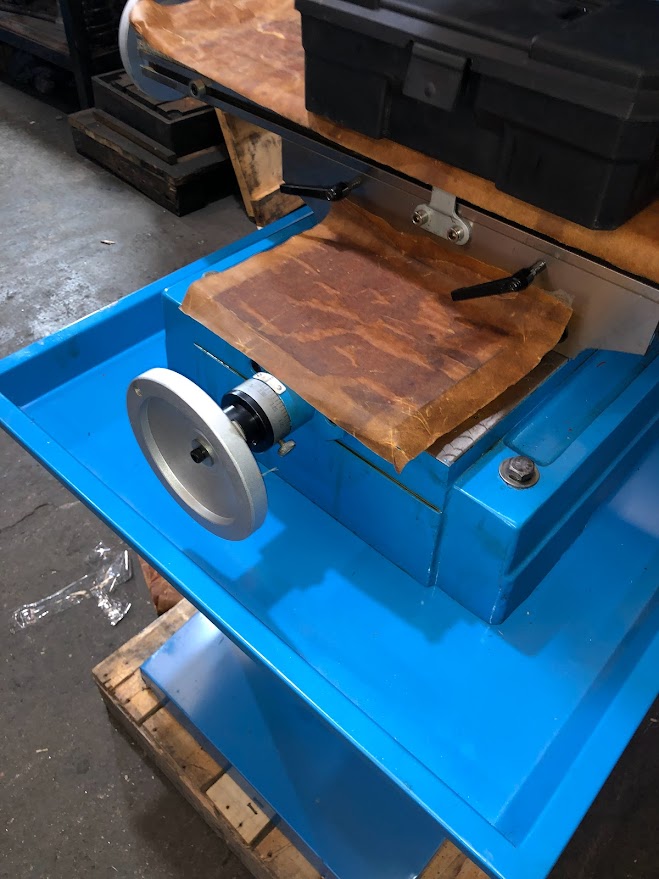

· Guías de mesa ajustables
· Mesa se puede apretar en todas las direcciones

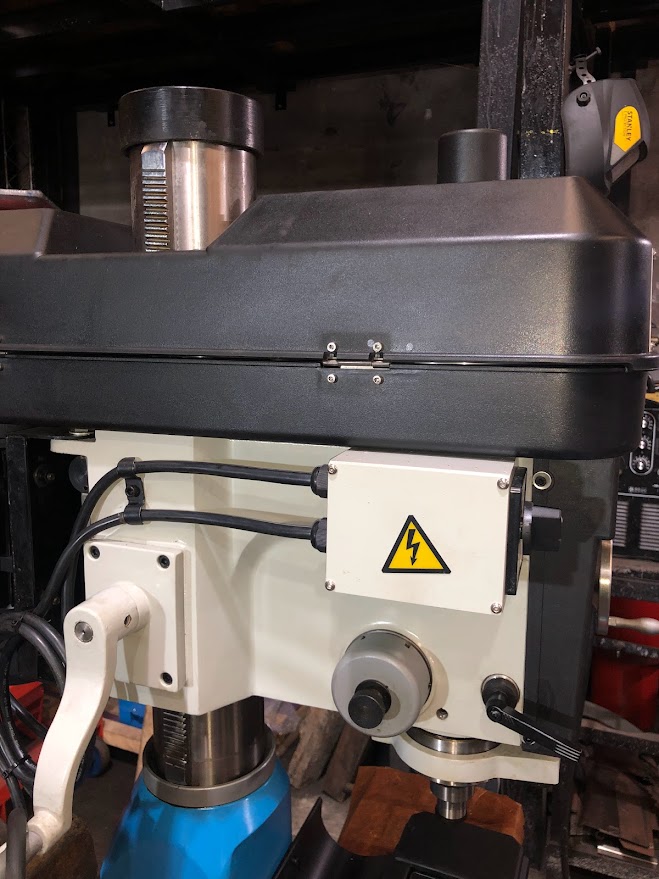

· Ajuste de la altura del cabezal mediante cremallera y manivela

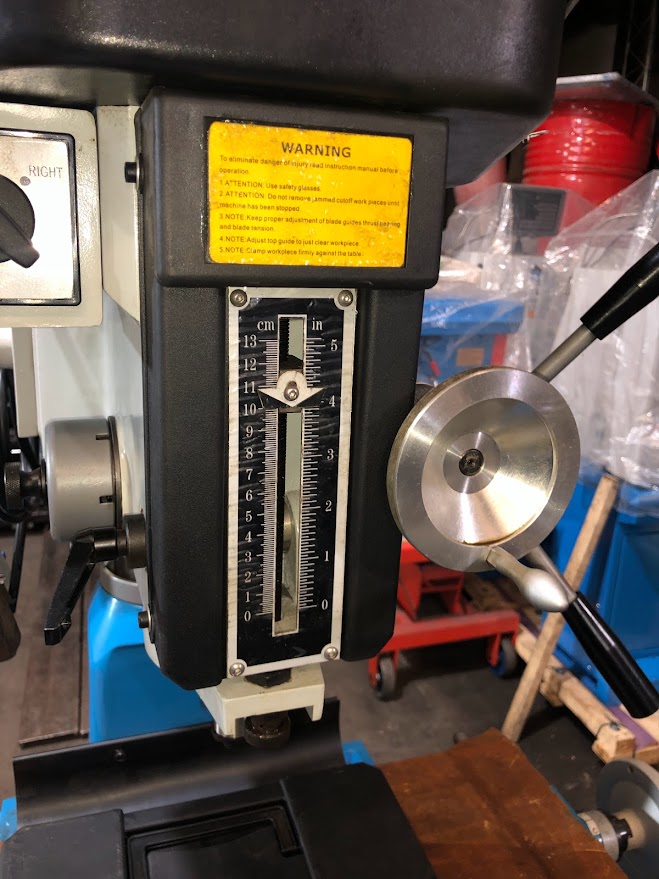

· Aproximación de pínola mediante avance manual basto y fino
· Ajuste de velocidades sin problemas cambiando de posición las correas
trapezoidales
· División de las escalas en las manivelas 0.05mm por cada raya
divisoria
Capacidad de trabajo
| CAPACIDAD DE TRABAJO |
| Hierro Fundido |
Taladrado (mm) |
32 |
| Fresado Frontal (mm) |
76 |
| Fresado Final (mm) |
20 |
| Rosca (mm) |
16 |
| Acero Templado |
32 |
| Aleación |
32 |
| CARACTERISTICAS |
| Motor |
2 CV,400v/3f o 230v/1f |
| Cono Husillo |
Morse Nº3 |
| Bajada Husillo |
130 mm |
| Volteo |
340 mm |
| Mesa de Trabajo |
730 x 210 mm |
| Recorrido Longitudinal |
430 mm |
| Recorrido Transversal |
185 mm |
| Diámetro de Columna |
Ø 115 mm |
| Dimensiones |
800 x 373 x 1143 mm |
| Peso |
300 kgs |
| OPCIONALES |
|
| TORNILLO DE PRECISIÓN PVK-4 |
|
| DIVISOR DE DIENTES SEMI UNIVERSAL |
|
| MESA ROTATIVA PHV-6 |
|
| AVANCE AUTOMÁTICO DE MESA |
|
| PACK DE CLAMPS DE 52 PIEZAS |
|
| PACK DE BOQUILLAS DE 3 A 25 MM |
|
| CABEZAL ALESADOR DE 75MM |
|
|
