1. El orificio pasante central es grande para ser adecuado para la pieza de trabajo grande y larga.
2. Placa maestra de 24 posiciones endurecida y rectificada, puede indexar el ángulo especial de 15º con una precisión excelente.
3. Tipo CS se puede utilizar con 2 piezas tipo 3 mandíbulas mandril. Y para hacer un trabajo similar como mesa giratoria cuando coincide con la placa frontal.
4. Indexación rápida y fácil operación. Es un equipo fuerte para la producción en masa.
5. Index simple incluye mandril de 3 mordazas, placas de enmascaramiento 2, 3, 4, 6, 8, 12.

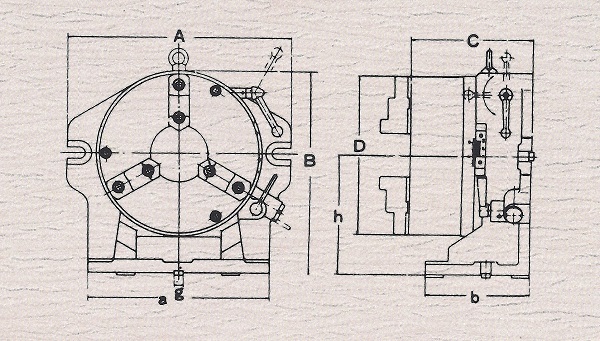

DETALLES TECNICOS |
||||||||||||||||
| Ref. | Número individual
|
A |
B | C | D | a | b | h | Mordaza interna | Bloque guía | Mordaza exterior | Diámetro del agujero (plato) | Diámetro del agujero (torreta) | Peso bruto kg | Meas. CFT |
|
| g | ||||||||||||||||
| CC-6 | 2•3•4•6 |
260 |
218 |
156.2 |
167 |
220 |
130 | 130 |
4~42 | 16 | 10~156 | 44 | 36 | (C)32.5 | 0.9 | |
| RT-8 | 8•12•24 |
312 |
257 |
173.3 |
210 |
258 |
148 | 155 |
4~62 | 16 | 10~180 | 63 | 63 | (C)50.0 | 1.3 | |
| CC-12 | 2•3•4•6•8 12•16•24•48 |
432 |
388 |
231.1 |
310 | 350 |
200 | 228 |
5~108 | 16 | 15~265 | 110 | 101.6 | (W)146 | ||
Estándares de precisión para el indexado simple |
||
| Ref. | Objetivo de prueba | Unidad de tolerancias: pulgadas |
| 1 | Paralelismo de la superficie de la mesa a la base por cada 12" | .0006 |
| 2 | Verdadero funcionamiento del movimiento del eje de la superficie de la mesa |
.0006 |
| 3 | Cuadratura de la base a la cara angular por 12 " |
.0008 |
| 4 | Verdadero funcionamiento del centro de mandril | .0012 |
